技術資料計算電動缸的推力和速度需要結合電動缸的電機參數、機械結構和負載特性。以下是詳細的計算方法和步驟。
一、電動缸的基本參數
1. 電機參數：
- 額定功率（ P )，單位：瓦，W）
- 額定轉速（ n )，單位：轉/分鐘，rpm）
- 額定扭矩（ T )，單位：?！っ?，N·m）
2. 機械結構參數：
- 絲杠導程（ L )，單位：毫米/轉，mm/rev）
- 絲杠效率（ η)，通常為0.8-0.9）
- 減速比（ i )，如果有減速器）
3. 負載參數：
- 負載質量（ m )，單位：千克，kg）
- 摩擦力（ F_f )，單位：牛，N）
- 加速度（ a )，單位：米/秒²，m/s²）
二、推力計算
電動缸的推力主要由電機扭矩和絲杠導程決定，計算公式如下：
其中：
- F ：推力（單位：牛，N）
- T ：電機扭矩（單位：牛·米，N·m）
- η ：絲杠效率
- L ：絲杠導程（單位：米，m）
考慮負載和摩擦力：
如果負載需要克服摩擦力或加速運動，推力的計算公式為：
其中：
- F_total：總推力（單位：牛，N）
- F_f ：摩擦力（單位：牛，N）
- m ：負載質量（單位：千克，kg）
- a ：加速度（單位：米/秒²，m/s²）
三、速度計算
電動缸的速度主要由電機轉速和絲杠導程決定，計算公式如下：
其中：
- v ：速度（單位：米/秒，m/s）
- n ：電機轉速（單位：轉/分鐘，rpm）
- L ：絲杠導程（單位：米，m）
考慮減速比：
如果有減速器，速度的計算公式為：
其中：
i ：減速比
四、計算示例
假設：
- 電機額定功率 P = 400 , W
- 電機額定轉速 n = 3000 , rpm
- 電機額定扭矩 T = 1.27 , N·m
- 絲杠導程 L = 5 , mm/rev = 0.005 , m/rev
- 絲杠效率 η = 0.9 )
- 負載質量 m = 50 , kg
- 摩擦力 F_f = 50 , N
- 加速度 a = 1 , m/s}^2 )
1. 計算推力
考慮負載和摩擦力：
2. 計算速度
五、注意事項
1. 電機選擇：
- 確保電機的額定扭矩和功率能夠滿足推力和速度的需求。
- 考慮電機的過載能力，以應對啟動和負載變化。
2. 絲杠選擇：
- 絲杠導程越小，推力越大，但速度越低。
- 絲杠導程越大，速度越快，但推力越小。
3. 負載特性：
- 考慮負載的慣性、摩擦力和加速度，確保電動缸能夠穩定運行。
4. 安全系數：
- 在設計時，通常會增加一定的安全系數（如1.5-2），以應對不確定因素。
六、總結
通過電機參數、機械結構參數和負載特性，可以計算出電動缸的推力和速度。在實際應用中，還需綜合考慮電機選擇、絲杠設計和負載特性，確保電動缸的性能和穩定性。

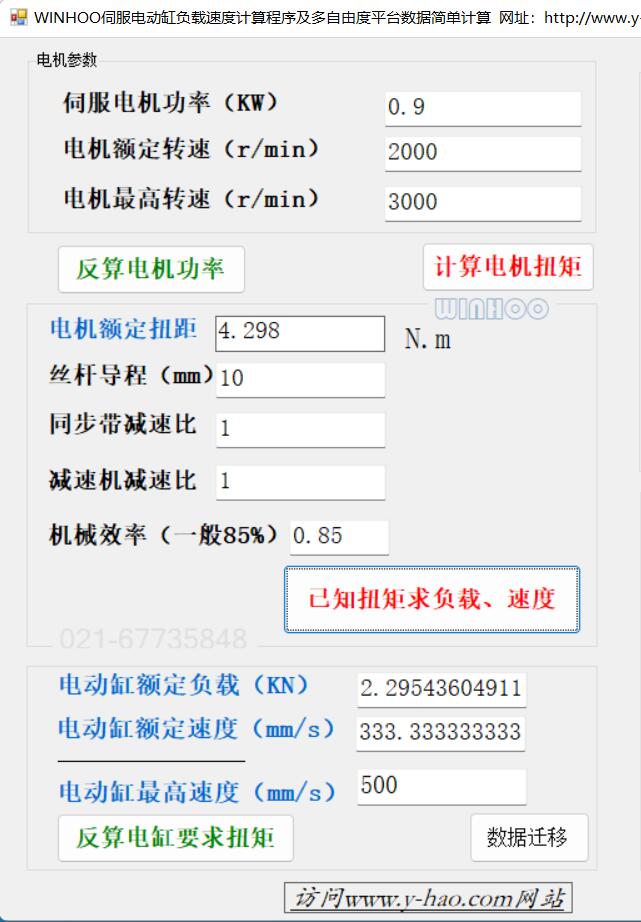

七、自研計算軟件
